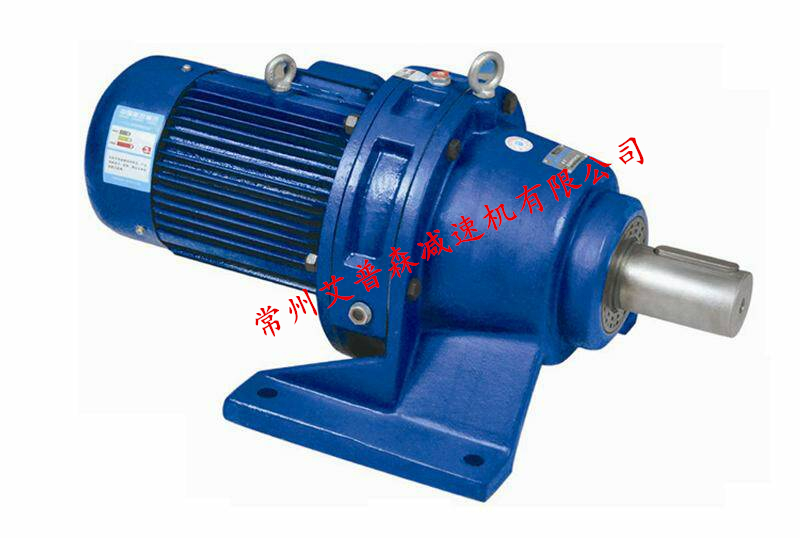

BWD6臥式擺線針輪減速機參數及說明
來源：江蘇艾普森減速機有限公司??????2020/3/2 22:03:57??????點擊：
BWD6臥式擺線針輪減速機詳細內容：
1、結構原理：行星擺線傳動,采用擺線輪與針齒內嚙合, 形成少齒差內嚙合減速機構，把輸入轉速同軸 反向傳出并進行減速。2、特點：采用行星傳動原理體積小，無軸向力，速比變化范圍大
3、安裝型式：底座式、法蘭式;輸出方式:實心軸輸出;輸入方式：電機輸入，軸輸入
4、輸入方式：直聯電機、實心軸、法蘭式輸入。
5、平均效率：一級90%、二級88%。

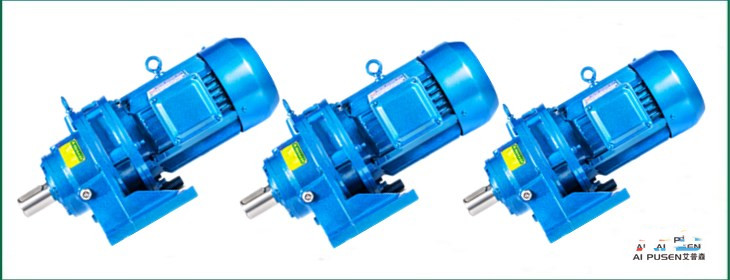

BWD臥式擺線針輪減速機，XWD臥式擺線針輪減速機
臥式擺線針輪減速機也叫一級臥式擺線針輪減速機，又名也叫腳板安裝單級擺線針輪減速機,是依據減速機的安裝形式來定義命名的,此減速機是一種應用行星傳動原理既有自轉又有公傳采用擺線針齒嚙合，把減速后的動力傳輸給輸出機構，從而達到減速的要求，是減速機行業8大減速機系列中設計成本最低，工作效能較高，結構最簡單的減速機構。
單級臥式擺線針輪減速機結構：
一級臥式擺線針輪減速機全部傳動裝置結構可分為三部分：輸入部分、減速部分、輸出部分，其輸入結構是高速部分，連接輸入電動機（馬達）；其輸出部分是減速機的低速部分，其輸出軸通過鏈輪或者聯軸器、連接盤等接入用戶需要帶動的設備。
單級臥式擺線針輪減速機型號:
我公司生產的艾普森牌減速機腳板安裝臥式擺線針輪減速機均采用國家機械部及化工部相關行業標準；在型號表示上字母W來定義,其意義在于利用漢語拼音字母的第一個開頭字母W(漢子”臥”字拼音開頭第一個字母)來表示.臥式擺線針輪減速機根據減速機的結構形式其型號表示方法有以下多種:BWD XWD BWY XWY BW XW等等系列擺線針輪減速機型號。
功 率：0.25kw,0.37KW,0.55kw,0.75kw,1.1kw,1.5kw,2.2kw,3kw,4kw,5.5kw,7.5kw, 11kw,15kw,18.5kw,22kw,,30kw,37kw,40kw,45kw～55KW
轉 矩：150N·m～20000N·m
傳動比：
單級：9，11，17，21，23，25，29，35，43，47，59，71，87
雙級：99,121,187,289,319,473,595,731,841,1003,1225,1505,1849,2065,2537,3481,5133,7569
三級：2057-658503
